Mordazas Duras

Mordazas

enviar consulta por whatsapp

Características principales

Mordazas para primera operación.
Frabricadas en acero SAE 8620 endurecido.
Rectificadas para mejorar la concentricidad.
Posibilidad de solicitar 3 agujeros de sujeción.
Medidas detalladas en Tabla.

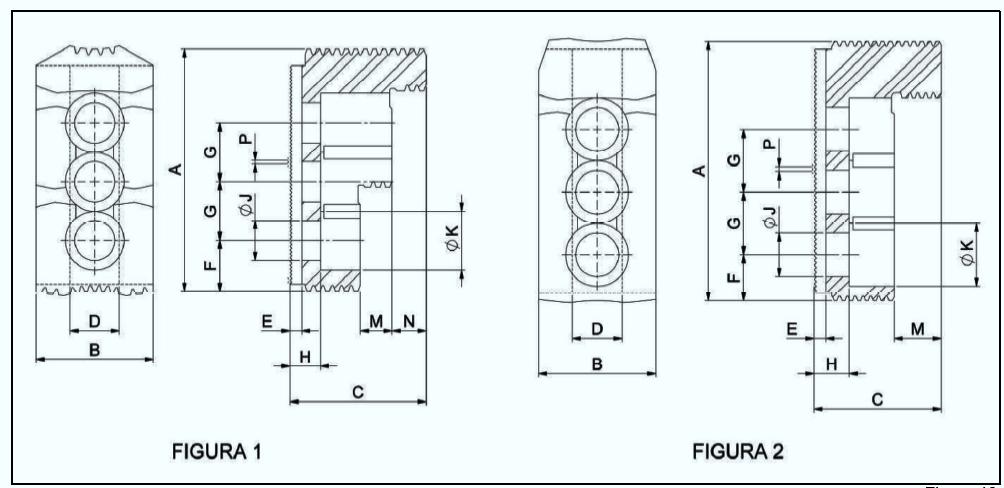

Tabla de Medidas

PLATO	COD.	A	B	C	D (H7)	E	F	G	H	J	K	M	N	P	PESO (Kg)	FIGURA
130	0112013	55	31	35	10	4	13	17	8	8	14	9	9	1/16" X 90°	0,5	1
130	0112015	55	31	35	10	4	13	17	8	8	14	9	9	1,5 X 60°	0,5	1
165	16M12D20L3	74,5	31	48	12	4,5	13,5	20	12	11	17	12	12	1,5 X 60°	0,5	1
	16M14D16L3	74,5	31	48	14	4,5	13,5	16	12	11	17	12	12	1,5 X 60°	0,5	1
	16P12D17L3	74,5	31	48	12	4,5	13,5	17	12	11	17	12	12	1/16" X 90°	0,5	1
	16P14D16L3	74,5	31	48	14	4,5	13,5	16	12	11	17	12	12	1/16" X 90°	0,5	1
200 210	20M14D25L3	83	39	48	14	5	15	25	11	13	19	10	12	1,5 X 60°	0,6	1
	20M17D23L3	83	39	48	17	5	15	23	11	13	19	10	12	1,5 X 60°	0,6	1
	20P14D23L3	83	39	48	14	5	15	23	11	13	19	10	12	1/16" X 90°	0,6	1
	20P17D19L3	83	39	48	17	5	15	19	11	13	19	10	12	1/16" X 90°	0,6	1
250 254	25M16D30L3	103	50	58	16	5	20	30	14	13	19	13,5	14,5	1,5 X 60°	1,3	1
250 254 315	25P21D25L3	103	50	58	21	5	21,5	25	14	17	25	13,5	14,5	1/16" X 90°	1,1	1
250 254 315	31M21D30L3	103	50	58	21	5	21,5	30	14	17	25	13,5	14,5	1,5 X 60°	1,1	1
315	31M18D30L3	103	50	58	18	5	21,5	30	14	15	22	13,5	14,5	1,5 X 60°	1,2	1
400 500	40P25D32L3	135	60	65	25,5	6	23,5	32	18	22	32	24	-	3/32" X 90°	2,1	2
630 800	63P25D38L3	162	75	85	25,5	6	27,5	38	18	22	32	35	-	3/32" X 90°	4,2	2

Catálogo Mordazas duras y Blandas
