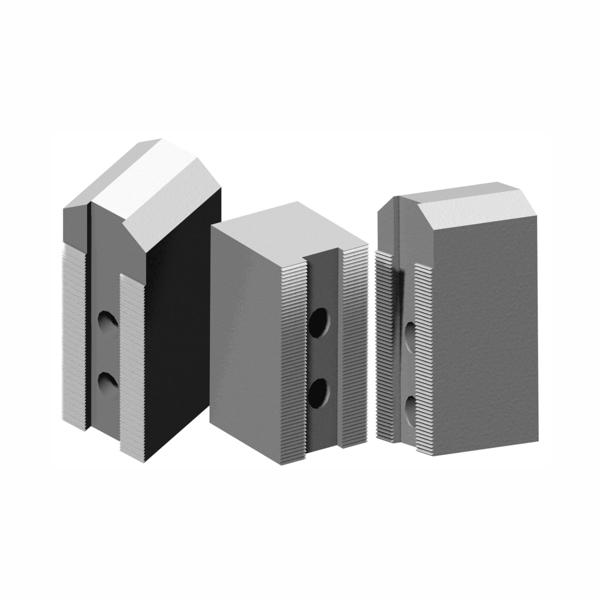

Mordazas Blandas

Mordazas

enviar consulta por whatsapp

Características principales

Fabricadas en acero SAE 8620 totalmente pavonadas.
Fresadeo en V en los extremos.
Diferentes alturas.
Posibilidad de solicitar 3 agujeros de sujeción.
Medidas detalladas en Tabla.

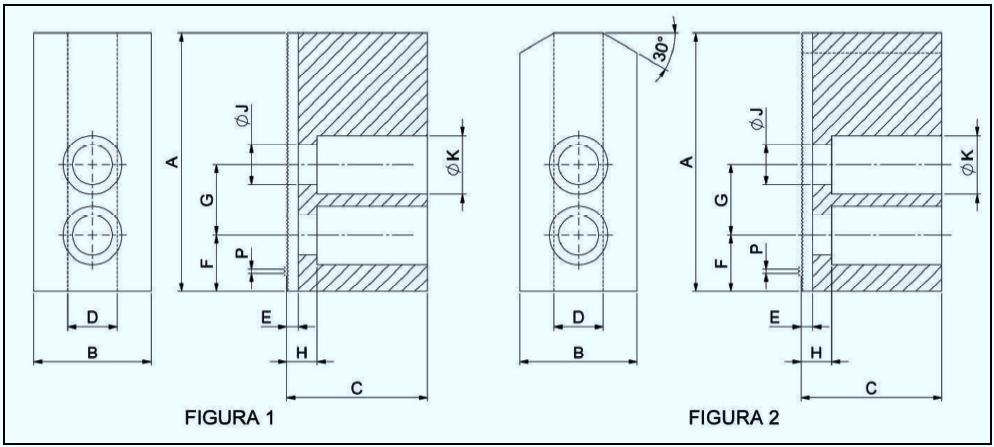

Tabla de Medidas

PLATO	COD.	A	B	C	D (H7)	E	F	G	H	J	K	P	PESO (Kg)	FIGURA
130	0112014	60	31	37	10	4	13	17	8	9	14	1/16" X 90°	0,5	1
130	0112016	60	31	37	10	4	13	17	8	9	14	1,5 X 60°	0,5	1
165	16M12A20L2	75	31	48	12	5	15	20	12	11	17	1,5 X 60°	0,7	1
	16M12A20S2	75	31	35	12	5	15	20	12	11	17	1,5 X 60°	0,5	1
	16M12A20X2	75	31	60	12	5	15	20	12	11	17	1,5 X 60°	0,9	1
	16M12B20L2	75	31	48	12	5	15	20	12	11	17	1,5 X 60°	0,7	2
	16M12B20S2	75	31	35	12	5	15	20	12	11	17	1,5 X 60°	0,5	2
	16M12B20X2	75	31	60	12	5	15	20	12	11	17	1,5 X 60°	0,7	2
	16M14A16S2	75	31	35	14	5	15	16	12	11	17	1,5 X 60°	0,5	1
	16M14B16S2	75	31	35	14	5	15	16	12	11	17	1,5 X 60°	0,5	2
	16P12A20L2	75	31	48	12	5	15	20	12	11	17	1/16" X 90°	0,7	1
	16P12B20L2	75	31	48	12	5	15	20	12	11	17	1/16" X 90°	0,7	2
	16P14A16S2	75	31	35	14	5	15	16	12	11	17	1/16" X 90°	0,5	1
	16P14B16S2	75	31	35	14	5	15	16	12	11	17	1/16" X 90°	0,5	2
200 210	20M14A25L2	90	39	48	14	5	20	25	12	13	19	1,5 X 60°	1,1	1
	20M14A25M2	90	39	40	14	5	20	25	12	13	19	1,5 X 60°	0,9	1
	20M14B25L2	90	39	48	14	5	20	25	12	13	19	1,5 X 60°	1,1	2
	20M14B25M2	90	39	40	14	5	20	25	12	13	19	1,5 X 60°	0,9	2
	20M17A23L2	90	39	48	17	5	20	23	12	13	19	1,5 X 60°	1,1	1
	20M17B23L2	90	39	48	17	5	20	23	12	13	19	1,5 X 60°	1,1	2
	20P17A23L2	90	39	48	17	5	20	23	12	13	19	1/16" X 90°	1,1	1
	20P17A23M2	90	39	40	17	5	20	23	12	13	19	1/16" X 90°	0,9	1
	20P17B23L2	90	39	48	17	5	20	23	12	13	19	1/16" X 90°	1,1	2
	20P17B23M2	90	39	40	17	5	20	23	12	13	19	1/16" X 90°	0,9	2
250 254	25M16A30L2	110	50	60	16	5	24	30	13	13	19	1,5 X 60°	2,1	1
	25M16A30S2	110	50	45	16	5	24	30	13	13	19	1,5 X 60°	1,5	1
	25M16A30X2	110	50	75	16	5	24	30	13	13	19	1,5 X 60°	2,6	1
	25M16B30L2	110	50	60	16	5	24	30	13	13	19	1,5 X 60°	2,1	2
	25M16B30S2	110	50	45	16	5	24	30	13	13	19	1,5 X 60°	1,5	2
	25M16B30X2	110	50	75	16	5	24	30	13	13	19	1,5 X 60°	2,6	2
250 254 315	25P21A30L2	110	50	60	21	5	24	30	13	17	25	1/16" X 90°	2,1	1
	25P21A30S2	110	50	45	21	5	24	30	13	17	25	1/16" X 90°	1,5	1
	25P21A30X2	110	50	75	21	5	24	30	13	17	25	1/16" X 90°	2,6	1
	25P21B30L2	110	50	60	21	5	24	30	13	17	25	1/16" X 90°	2,1	2
	25P21B30S2	110	50	45	21	5	24	30	13	17	25	1/16" X 90°	1,5	2
	25P21B30X2	110	50	75	21	5	24	30	13	17	25	1/16" X 90°	2,6	2
315	31M18A30S2	110	50	50	18	5	30	30	14	15	23	1,5 X 60°	1,7	1
	31M18B30S2	110	50	50	18	5	30	30	14	15	23	1,5 X 60°	1,7	2
	31M21A30S2	110	50	50	21	5	24	30	14	17	25	1,5 X 60°	1,7	1
	31M21A30L2	110	50	60	21	5	24	30	14	17	25	1,5 X 60°	2,1	1
	31M21B30S2	110	50	50	21	5	24	30	14	17	25	1,5 X 60°	1,7	2
	31M21B30L2	110	50	60	21	5	24	30	14	17	25	1,5 X 60°	2,1	2
400 500	40P25A38L2	130	60	70	25,5	6	24	38	18	22	32	3/32" X 90°	3,5	1
630 800	63P25A38L2	190	75	75	25,5	6	30	38	31	22	32	3/32" X 90°	7,4	1

Catálogo Mordazas duras y Blandas
