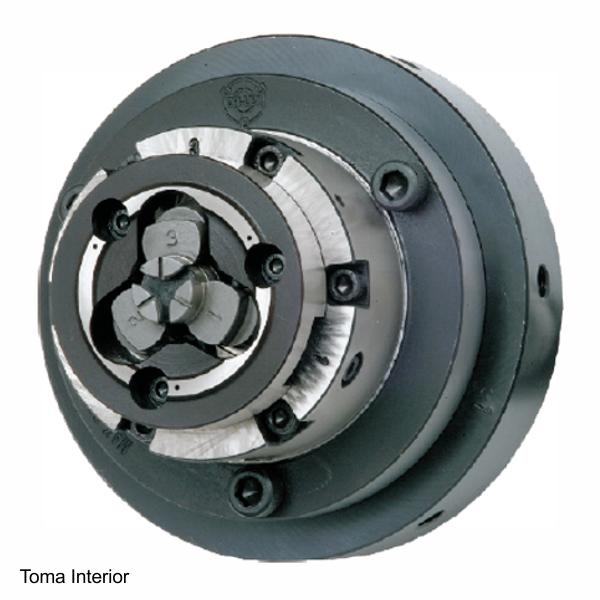

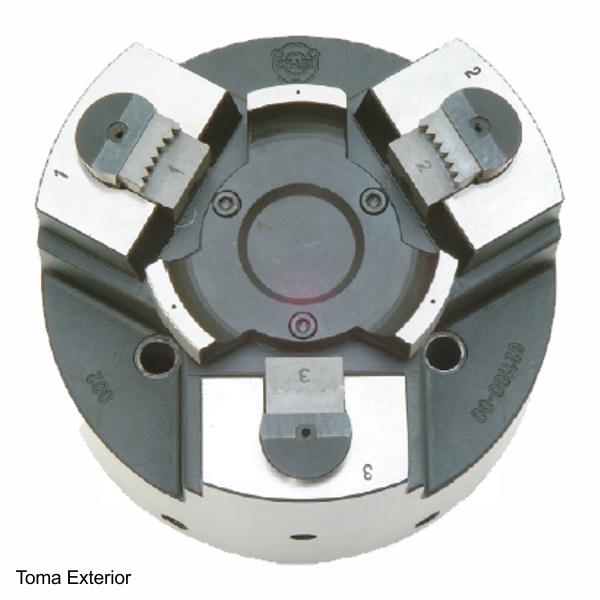

Plato de columnas inclinadas
autocentrantes con efecto descendente, Toma exterior e interior - Sin pasaje de
barra.
Accionamiento hidráulico o
neumático.
Características principales
- Plato para segunda operación
de torneado y operaciones de terminación.
- La sujeción de las piezas se
realiza por un diámetro exterior previamente mecanizado.
- Ideal para maquinas a C.C.
con cargador automático de piezas.
- Permite la utilización de
sistema de air-check para verificar el correcto apoyo de la pieza contra el tope.
- El efecto descendente y la elevada repetitividad de la sujeción garantizan las más exigentes tolerancias de paralelismo y concentricidad.
- Elevada fuerza de sujeción. Debido a su diseño, la pérdida de fuerza de sujeción por efecto de la fuerza centrífuga es mínima, lo que permite elevadas rotaciones manteniendo una fuerza de sujeción.
Características Técnicas
| Modelo | 98 TSO-TI | 100 TSO | 165 TSO | 210 TSO |
| Diámetro Exterior - mm | 98 | 100 | 165 | 210 |
| Carrera por Mordaza - mm | 2,7 | 2,7 | 2,7 | 2,7 |
| Carrera de Accionamiento - mm | 10 | 10 | 10 | 10 |
| Velocidad Máxima - rpm | 9000 | 9000 | 7000 | 6000 |
| Máxima Fuerza de Accionamiento - dan - 3 mord. | 3000 | 3000 | 4500 | 6000 |
| Máxima Fuerza de Fijación - dan - 3 mord. | 8300 | 8300 | 12500 | 16800 |
| Peso Sin Mordazas Aproximado - Kg | 9,5 | 5,4 | 13 | 25 |
Catálogo Modelo TSO
-
