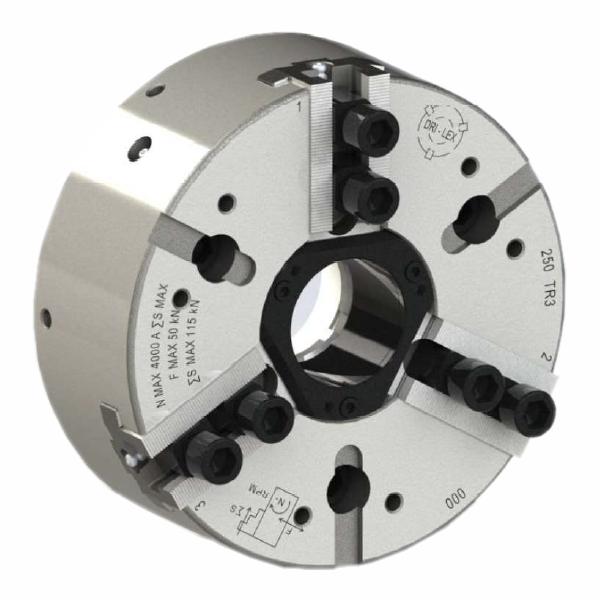

Modelo TR

Plato Automático

Plato de 2 y 3 mordazas autocentrantes de alta precisión de accionamiento hidráulico o neumático. Con pasaje de barra y alta velocidad de rotación.

Dentado por pulgadas 1/16" x 90º y dentado métrico 1,5 mm x 60º.

Características principales

La fuerza indicada en los gráficos es la fuerza total de fijación, con el plato sometido a la Máxima fuerza de accionamiento especificada.
En caso de utilizar mordazas de mayor tamaño, más pesadas o en una posición más externa, habrá que reducir proporcionalmente la velocidad y/o recalcular la fuerza de sujeción.
Disponibilidad de ranuras y agujeros roscados para la sujeción de topes de piezas o contrapesos.
En el lateral del cuerpo se disponen de agujeros roscados para balanceado.
Lubricación directa de todas las superficies sometidas a desgaste.
El cuerpo, los portamordazas y las partes críticas sometidas a fricción están construidas de acero especial, tratado, endurecido y rectificado para garantizar gran precisión y una prolongada vida útil.

Características Técnicas

Modelo	250 TR	315 TR	400 TR	500 TR	630 TR	800 TR
Pasaje de Barra - mm	65	82	120	1170	230	321
Carrera por Mordaza - mm	5,6	5,6	8	8	9,9	9,7
Carrera de Accionamiento – mm	21	21	30	30	37	36
Máxima Fuerza de Accionamiento – 2 mord. kN	33	40	47	57	-	-
Máxima Fuerza de Accionamiento – 3 mord. kN	50	60	70	85	100	100
Máxima Fuerza de Sujeción – 2 mord. kN	76	93	108	131	-	-
Máxima Fuerza de Sujeción – 3 mord. kN	115	140	160	195	215	215
Máxima Velocidad de Rotación – rpm	4000	3200	220	1800	1400	1000
Peso – Kg	33	50	97	170	273	430
Cilindros Recomendados sin pasaje de barra	175 HA	175 HA	175 HA	175 HA	175 HA	175 HA
Cilindros Recomendados con pasaje de barra	150/67 CVS	200/86 CVS	320/127 ZVS	Consultar	Consultar	Consultar

Catálogo Modelo TR
