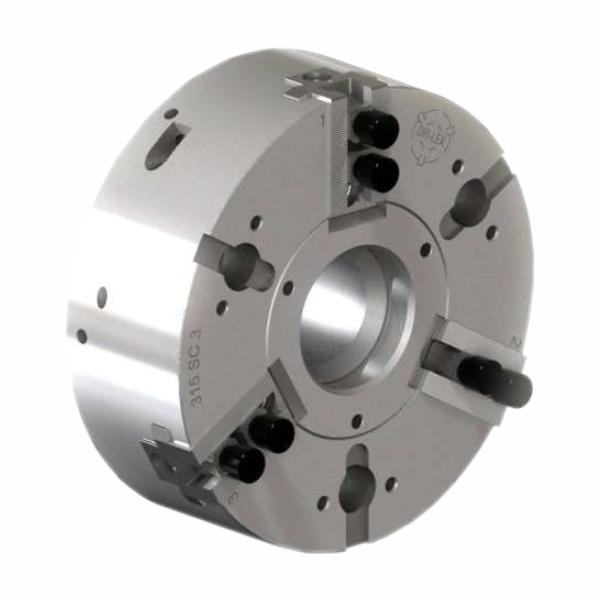

Modelo SC

Plato Automático

Plato de 2 y 3 mordazas autocentrantes de alta precisión, de accionamiento hidráulico o neumático. Con gran carrera de mordazas y paso de barra.

Dentado por pulgadas 1/16" x 90º.

Características principales

Gran carrera por mordazas por paso de barra.Permite absorver grandes diferencias de diámetros.
Trasnmisión de fuerzas por sistema de palancas.
Disponibilidad de ranuras y agujeros roscados para la sujeción de topes de piezas o contrapesos.
En el lateral del cuerpo se disponende agujeros roscados para el balanceado.
Lubricación directa de todas las superficies sometidas a desgaste.
El cuerpo, los portamordazas y las partes críticas sometidas a fricción están construidas de acero especial, tratado, endurecido y rectificado para garantizar gran precisión y una prolongada vida útil.

Características Técnicas

Modelo	260 SC	315 SC
Pasaje de Barra - mm	65	74
Carrera por Mordaza - mm	17	17
Carrera de Accionamiento – mm	27	34
Máxima Fuerza de Accionamiento – 2 mord. kN	37	38
Máxima Fuerza de Accionamiento – 3 mord. kN	55	57
Máxima Fuerza de Sujeción – 2 mord. kN	58	76
Máxima Fuerza de Sujeción – 3 mord. kN	86	114
Máxima Velocidad de Rotación – rpm	3000	2500
Peso – Kg	35	56
Cilindros Recomendados sin pasaje de barra	125 HA	175 HA
Cilindros Recomendados con pasaje de barra	185/65 ZVS	194/76 ZVS

Catálogo Modelo SC
