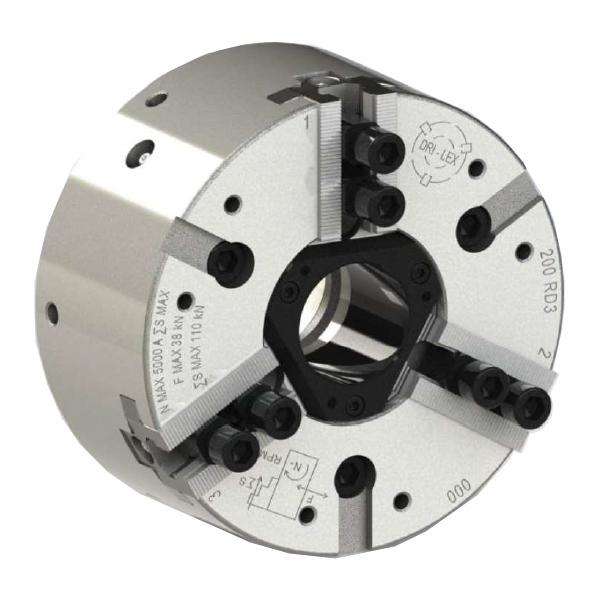

Modelo RD

Plato Automático

Plato de 2 y 3 mordazas autocentrantes de alta precisión de accionamiento hidráulico o neumático. Con pasaje de barra y elevada fuerza de sujeción.

Dentado por pulgadas 1/16" x 90º y dentado métrico 1,5 mm x 60º.

Características principales

Transmisión de fuerzas por cuñas con elevada relación de multiplicación, lo cual proporciona una elevada fuerza de sujeción.
Disponibilidad de ranuras y agujeros roscados para la sujeción de topes de piezas o contrapesos.
En el lateral del cuerpo se disponen de agujeros roscados para balanceado.
Lubricación directa de todas las superficies sometidas a desgaste.
El cuerpo, los portamordazas y las partes críticas sometidas a fricción están construidas de acero especial, tratado, endurecido y rectificado para garantizar gran precisión y una prolongada vida útil.

Características Técnicas

Modelo	130 RD	165 RD	200 RD
Pasaje de Barra - mm	32	43	52
Carrera por Mordaza - mm	3,2	3,2	4,2
Carrera de Accionamiento – mm	15	15	18
Máxima Fuerza de Accionamiento – 2 mord. kN	15	17	25
Máxima Fuerza de Accionamiento – 3 mord. kN	22	25	38
Máxima Fuerza de Sujeción – 2 mord. kN	42	48	72
Máxima Fuerza de Sujeción – 3 mord. kN	60	70	110
Máxima Velocidad de Rotación – rpm	7000	6000	5000
Peso – Kg	5	9,5	19
Cilindros Recomendados sin pasaje de barra	125 HA	125 HA	125 HA
Cilindros Recomendados con pasaje de barra	80/32 ECO	102/46 CVS	130/52 CVS

Catálogo Modelo DR
