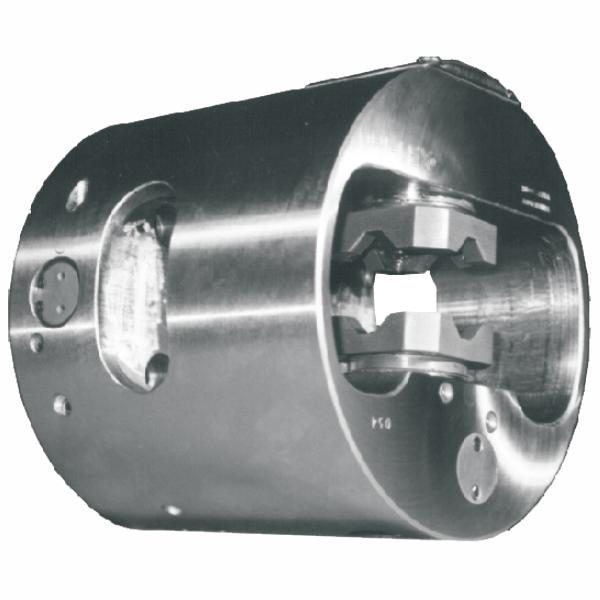

Modelo IDX

Plato Automático para Aplicaciones Específicas

Plato de dos mordazas con indexación automática.

Sujeción e indexación hidráulica de pieza.

Precisión en el posicionamiento y repetitividad.

Características principales

Este modelo de plato es especial para el mecanizado de piezas con ejes cruzados en una sola toma de pieza.
Dos versiones: con indexación automática de 4 posiciones de 90º y 3 posiciones de 120º. Gran exactitud y repetitividad en el posicionamiento.
Control de posicionamiento de pieza en forma directa sobre el eje de giro de indexación de la mordaza por medio de un sensor inductivo y una interface electrónica.
Ideal para el mecanizado de crucetas, horquillas, tricetas, válvulas, cuplas acodadas, cuplas T, racors de conexión, y todo otro tipo de piezas que requieran de mecanizados según ejes a 90º o 120º. Ver figura con piezas de ejemplo.

Características Técnicas

Modelo	205 IDX	230 IDX	254 IDX	280 IDX	315 IDX	360 IDX
Código	520000	523000	525000	528000	531000	536000
Diámetro Pistón de Fijación - mm	52	52	74	74	90	90
Máxima Fuerza de Fijación - dan	950	950	1900	1900	2800	2800
Máxima Presión de Trabajo - bar	45	45	45	45	45	45
Recorrido de Mordaza - mm	14	14	17	17	20	20
Máxima Velocidad de Rotación - rpm	3000	2750	2500	2300	2000	1750
Momento de Inercia Másico - Kgm²	0,62	1,3	1,85	3,2	5,5	9,4
Peso - Kg	26	35	47	60	96	110

Catálogo Modelo IDX
