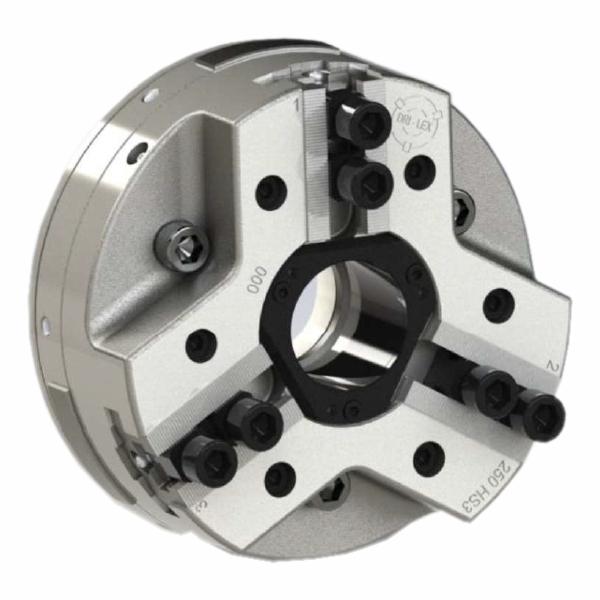

Plato de 3 mordazas autocentrantes con compensación de fuerza centrífuga para muy alta velocidad. Accionamiento hidráulico o neumático. Dentado por pulgadas 1/16" x 90º y dentado métrico 1,5 mm x 60º.
Características principales
- Transmisión de fuerzas por
cuñas con elevada relación de multiplicación, lo cual proporciona una elevada fuerza
de sujeción.
- Sistema de compensación de
fuerza centrífuga que permite alcanzar elevadas velocidades de rotación.
- En el lateral del cuerpo se
disponen de agujeros roscados para balanceado.
- Lubricación directa de todas las superficies sometidas a desgaste.
- El cuerpo, los portamordazas y las partes críticas sometidas a fricción están construidas de acero especial, tratado, endurecido y rectificado para garantizar gran precisión y una prolongada vida útil.
Características Técnicas
| Modelo | 165 HS | 200 HS | 250 HS | 315 HS |
| Pasaje de Barra - mm | 42 | 51 | 65 | 82 |
| Carrera por Mordaza - mm | 3,6 | 5,4 | 5,6 | 5,6 |
| Carrera de Accionamiento – mm | 13,5 | 20,5 | 21 | 21 |
| Máxima Fuerza de Accionamiento – 3 mord. kN | 25 | 40 | 50 | 60 |
| Máxima Fuerza de Sujeción – 3 mord. kN | 60 | 96 | 120 | 144 |
| Máxima Velocidad de Rotación – rpm | 7000 | 6300 | 4500 | 4000 |
| Peso – Kg | 10 | 16 | 30 | 52 |
| Cilindros Recomendados sin pasaje de barra | 125 HA | 125 HA | 175 HA | 175 HA |
| Cilindros Recomendados con pasaje de barra | 102/46 CVS | 130/52 CVS | 150/67 CVS | 200/86 CVS |
Catágolo Modelo HS
-
