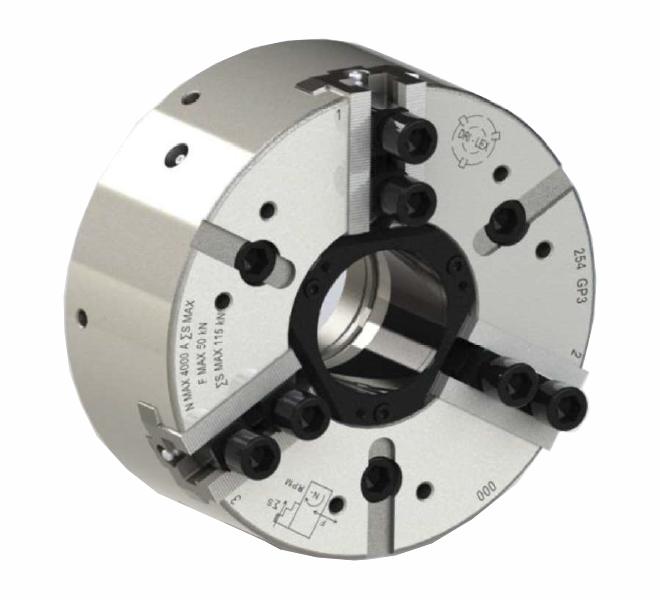

Modelo GP

Plato Automático

Plato de 2 y 3 mordazas autocentrantes de alta precisión, de accionamiento hidráulico o neumático. Con gran pasaje de barra.

Dentado por pulgadas 1/16" x 90º y dentado métrico 1,5 mm x 60º.

Características principales

Estos platos se utilizan en aplicaciones donde se requiere un mayor pasaje de barra que el de un plato estándar de igual diámetro.
Disponibilidad de ranuras y agujeros roscados para la sujeción de topes de piezas o contrapesos.
En el lateral del cuerpo se disponen de agujeros roscados para balanceado.
Lubricación directa de todas las superficies sometidas a desgaste.
El cuerpo, los portamordazas y las partes críticas sometidas a fricción están construidas de acero especial, tratado, endurecido y rectificado para garantizar gran precisión y una prolongada vida útil.

Características Técnicas

Modelo	210 GP	254 GP
Pasaje de Barra - mm	66	77
Carrera por Mordaza - mm	5,3	5,6
Carrera de Accionamiento – mm	20	21
Máxima Fuerza de Accionamiento – 2 mord. kN	23,5	33
Máxima Fuerza de Accionamiento – 3 mord. kN	35	50
Máxima Fuerza de Sujeción – 2 mord. kN	53	76
Máxima Fuerza de Sujeción – 3 mord. kN	80	115
Máxima Velocidad de Rotación – rpm	5000	4000
Peso – Kg	20	30
Cilindros Recomendados sin pasaje de barra	125 HA	175 HA
Cilindros Recomendados con pasaje de barra	150/67 CVS	200/86 CVS

Catálogo Modelo GP
