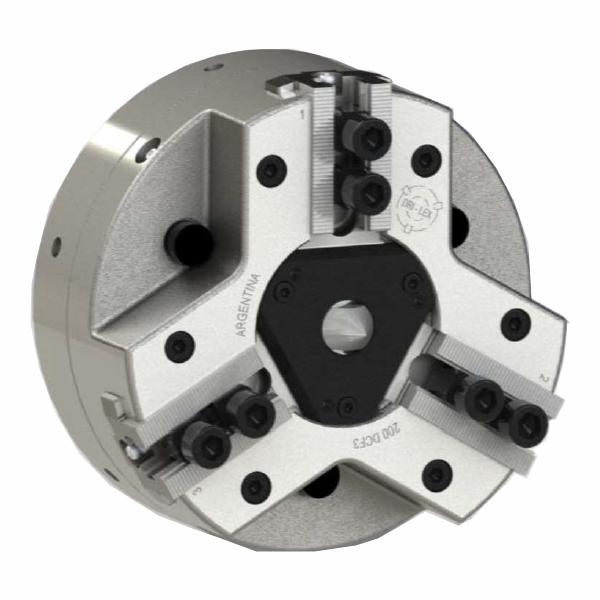

Plato de 2 y 3 mordazas
autocentrantes con sujeción autocompensada y punto de centrar. Accionamiento hidráulico
o neumático.
Dentado por pulgadas 1/16" x 90º y dentado métrico 1,5 mm x 60º.
Características principales
- Sistema de flotación de
mordazas para absorber errores de concentricidad entre el diámetro de sujeción
el punto de centrar dentro de valores predeterminados.
- Transmisión de fuerzas por
cuñas que garantiza una elevada fuerza de sujeción para altas R.P.M.
- En el lateral del cuerpo se
disponen de agujeros roscados para balanceado.
- Lubricación directa de todas las superficies sometidas a desgaste.
- El cuerpo, los portamordazas
y las partes críticas sometidas a fricción están construidas de acero especial,
tratado, endurecido y rectificado para garantizar gran precisión y una prolongada
vida útil.
Características Técnicas
| Modelo | 165 DCF | 200 DCF | 250 DCF |
| Compensación en el Diámetro - mm | 3 | 3 | 3 |
| Carrera por Mordaza - mm | 3,6 | 5,35 | 5,6 |
| Carrera de Accionamiento – mm | 13,5 | 20 | 2 |
| Máxima Fuerza de Accionamiento – 2 mord. kN | 15,5 | 26 | 30 |
| Máxima Fuerza de Accionamiento – 3 mord. kN | 22,4 | 40 | 45 |
| Máxima Fuerza de Sujeción – 2 mord. kN | 36 | 62 | 67 |
| Máxima Fuerza de Sujeción – 3 mord. kN | 54 | 90 | 100 |
| Máxima Velocidad de Rotación – rpm | 5000 | 4500 | 3500 |
| Peso – Kg | 12 | 19 | 34 |
| Cilindros Recomendados sin pasaje de barra | 125 HA | 125 HA | 175 HA |
| Cilindros Recomendados con pasaje de barra | 102/46 CVS | 130/52 CVS | 150/67 CVS |
Catálogo Modelo DCF-
