Modelo ASV

Plato Automático Neumático

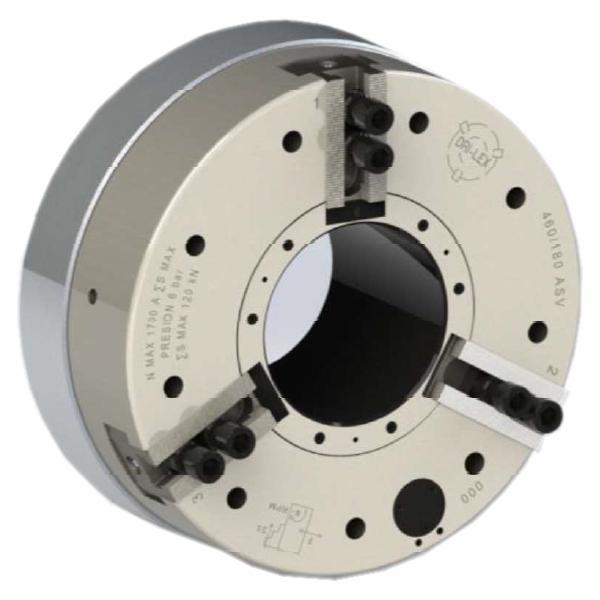

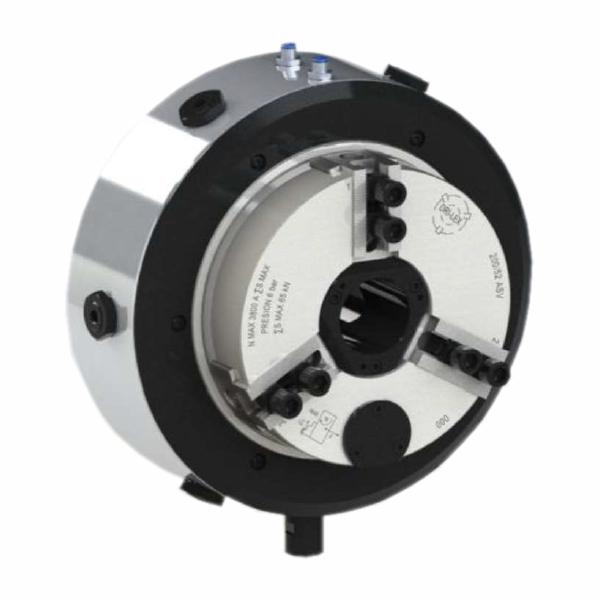

Plato de 3 mordazas autocentrantes con cilindro neumático incorporado.

Ideal para aplicar a tornos CNC que no poseen central hidráulica, o automatización de tornos paralelos. Con pasaje de barra y alta velocidad.

Características principales

Estos platos se pueden utilizar en tornos CNC, tornos convencionales, divisores o dispositivos especiales que no cuenten con cilindros de accionamiento, ya que los mismos tienen un cilindro incorporado.
Máximo aprovechamiento del pasaje de barra de husillo de la máquina.
Ideales para el mecanizado de barras o tubos largos.
Posibilidad de instalar 2 platos mejorando la fuerza de sujeción, teniendo la posibilidad de accionar a los 2 platos a la vez o en forma individual.
Poseen una válvula interna antirretorno que asegura la presión dentro del cilindro, la cual se desmonta fácilmente desde el frente del plato para su mantenimiento.
Transmisión de fuerzas por cuñas con elevada relación de multiplicación, lo cual proporciona una elevada fuerza de sujeción.

Características Técnicas

Modelo	130/32	170/42	200/52	250/65	460/180	600/275
Diámetro Exterior del Plato - mm	130	170	205	250	460	605
Diámetro Exterior de la Carcaza - mm	184	252	300	335	467	605
Pasaje de Barra - mm	32	42,5	52,5	65,5	181	275
Carrera por Mordaza - mm	3	5	5,3	5,3	7	12
Área del Pistón - cm2	114/112	204/200	356/352	445/432	684/607	1155/969
Máxima Velocidad de Rotación Con Patines – rpm	3500	4500	3800	2800	-	-
Máxima Velocidad de Rotación Sin Patines – rpm	4500	3500	2800	2000	1700	1100
Máxima Fuerza de Sujeción a 6 bar – kN	19	33	65	75	120	185
Máxima Presión de Trabajo - bar	9	9	9	9	9	9
Peso sin Mordazas – Kg	10,5	26	42,5	57	162	377
Código del plato	2712600	2717600	2720600	2725600	2746600	2760600

Catágolo Modelo ASV
