Engranaje de 3º y 4º de caja de velocidad VW MQ2

Platos y dispositivos especiales con diseño propio o bajo especificaciones del cliente

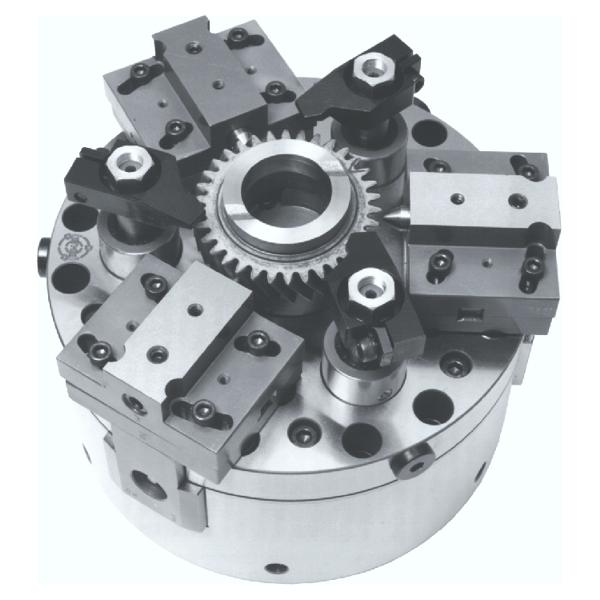

• Pieza: Engranaje de 3º y 4º de caja de velocidad VW MQ2.
• Operación: Torneado en duro de diámetro interior.

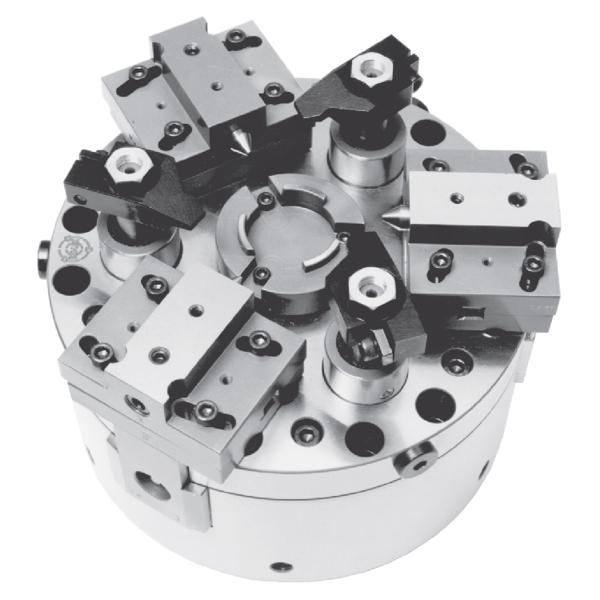

• Plato de sujeción por mordazas autocentrantes y garras giratorias, de accionamiento por cilindro hidráulico de dos pistones independientes.
• Centraje y sujeción de la pieza por el diámetro primitivo.
• Sujeción de pieza contra apoyos a través de garras giratorias frontales.
• Repetibilidad del centraje en la sujeción: ±0,015mm.
• Posibilidad de regulación radial y angular de los pines de sujeción para diferentes módulos, cantidad de dientes y diámetros de engranajes.
• La sujeción radial por mordazas y frontal a través de garras giratorias, además de otorgar repetibilidad en el centraje, presenta elevada rigidez de sujeción, necesaria para el torneado de piezas con dureza 60-62 Rc.
